化工气体流量计适配化工装置各类工艺气相介质，覆盖惰性保护气、可燃工艺气、高温烟气、酸碱腐蚀性尾气；包含热式质量、涡街、旋进旋涡、金属管浮子、差压节流多种方案，支持防爆 Ex d IIC T6、防腐材质定制，输出标况 / 质量流量，用于反应釜配比、能源统计、尾气排放、工艺联锁控制。

一、化工工况核心难点

1. 介质种类复杂：洁净惰性气（N₂、Ar、压缩空气）、可燃气体（H₂、天然气、合成气）、高温工艺气、酸性 / 碱性腐蚀性气相、含雾滴 / 粉尘尾气；

2. 安全要求严苛：易燃易爆介质必须防爆；氢气、乙炔等高危介质选用 IIC 级防爆；有毒、腐蚀介质严格匹配接液材质；

3. 工况跨度大：负压放空、常压、中高压 4.0MPa；低温 - 40℃至高温 450℃；流量大范围波动，间歇供气、微量吹扫到大流量主管并存；

4. 测量需求：中控 DCS/PLC 联锁、定量配比、能耗核算、尾气排放监测；可压缩气体必须做温压补偿或直接测量质量流量。

重要提示：气体属于可压缩流体，体积流量不能直接用于计量核算；优先选用带温压补偿或者直接输出质量流量的仪表；介质含大量液滴、粉尘，需要配套前置过滤器、汽水分离器。

二、主流化工气体流量计类型、适用工况

1. 热式气体质量流量计（化工优选，低流速、宽量程）

• 原理：热扩散原理，直接测量质量流量，无需温压补偿

• 口径：DN15～DN200 管段式；DN300 以上可选插入式（支持带压开孔）

• 耐温：常规≤180℃；高温定制最高 300℃；耐压 PN16~PN40

• 材质：316L、PTFE 包覆探杆、哈氏合金适配腐蚀气体

• 防爆：Ex d IIC T6（氢气工况标配）

• ✅优势：量程比最高可达 100:1，极低流速可测（0.05m/s 起步）；直管段要求短；压损小；支持负压放空管线

• ❌局限：介质油污、酸雾、粉尘易包裹探头；气体组分大幅波动时需重新标定

• 适用：反应釜氮气吹扫、氢气、工艺空气、锅炉尾气、废气总管、空分车间能耗监测

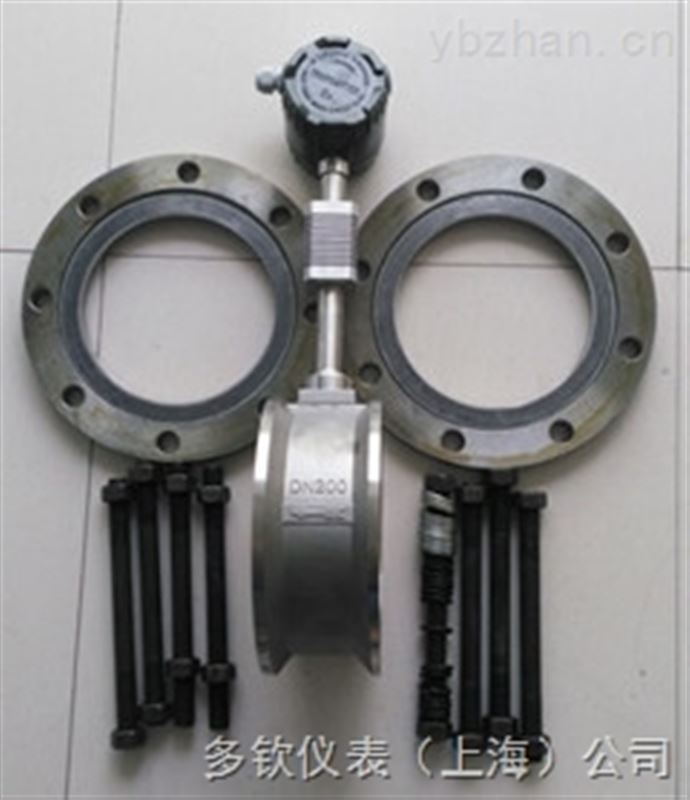

2. 气体涡街流量计（稳定洁净工艺总管通用）

• 原理：卡门涡街，配套一体化温压补偿输出标况流量

• 口径 DN25～DN300；分体高温款最高 450℃，适配高温裂解气、热风

• ✅优势：无可动部件，维护量低；耐高温高压；耐少量油雾；性价比高

• ❌局限：低流速存在盲区（≥3m/s）；对管道振动敏感；不适合脉动气流、大量冷凝液工况

• 适用：洁净压缩空气、氮气总管、高温工艺热风、干燥合成气

3. 旋进旋涡流量计（中小口径、抗振动可燃气体）

• ✅优势：内置气流整流，抗振动优于涡街；量程比 20:1；自带温压补偿；稳定性好

• ❌局限：介质洁净度要求高，易被杂质卡滞；口径上限 DN200

• 适用：天然气、煤气、低压合成气支管、压缩机附近振动较大管线

4. 金属管浮子流量计（小管径微量气体）

• 口径 DN15～DN50，垂直安装；可衬四氟、哈氏合金

• ✅优势：就地直观显示；适合低压微量连续供气；可配旁路；防腐方案成熟

• ❌局限性：量程比 10:1；需要温压修正；大流量不适用

• 适用：反应釜微量保护气、氯气、氨气、实验室小流量工艺管线

5. 差压式流量计（孔板 / 喷嘴 / 阿牛巴均速管）

• ✅优势：成熟标准装置，耐高温高压；超大口径主管适配；可用于贸易计量

• ❌局限性：量程比窄（3:1~4:1）；压损大；需要配套差压变送器、引压管路

• 适用：高温高压工艺气、电厂大型烟气主管、厂际贸易结算管线

6. 科里奥利质量流量计（高精度、贵重 / 腐蚀性气体）

• ✅优势：精度 ±0.1~0.5%，不受温压、组分影响；可测各类腐蚀气体

• ❌局限：采购成本高；大口径不经济

• 适用：高纯氯气、氨气、精细化工贵重气体配比、高精度贸易计量

选型指引

1. 低流速、负压尾气、氮气 / 氢气吹扫 → 热式气体质量流量计

2. 大流量洁净高温工艺总管、稳定工况 → 分体高温涡街 + 温压补偿

3. 中小口径可燃气体、现场振动偏大 → 旋进旋涡流量计

4. DN50 以内微量腐蚀工艺气体 → 衬四氟金属管浮子流量计

5. 超大口径 DN300 以上改造、不停产安装 → 插入式热式（带压开孔成套）

6. 高精度配比、强腐蚀贵重气体 → 科氏力质量流量计

三、防腐材质选型参考

四、核心产品功能特点

1. 显示：瞬时流量、累积流量、工况 / 标况流量、温度压力同屏显示；故障自诊断；

2. 信号输出：4‑20mA、RS485 Modbus RTU；支持 HART；可选无线 NB‑IoT/4G 远传；

3. 防爆配置：Ex d IIB T4/T6；氢气、乙炔等高危介质升级 Ex d IIC T6；

4. 结构可选：一体式常温款、分体隔热高温款；管段式 / 插入式；

5. 防腐定制：探杆 PTFE 包覆、哈氏合金、钛材；支持强腐蚀化工气相。

五、选型参数清单

1. 气体名称、组分；是否易燃、有毒、腐蚀性；是否含粉尘、酸雾、冷凝液；

2. 工况温度、工作压力；最小 / 常用 / 最大流量；

3. 管道口径、连接方式；新建管道还是老旧改造（是否需要带压开孔）；

4. 现场危险区域等级；防爆等级要求；

5. 上下游直管段长度；管道振动情况；

6. 输出需求：4‑20mA / RS485；是否接入 DCS；是否需要就地显示；

7. 使用目的：工艺控制、能耗统计、尾气监测、贸易结算。

六、化工安装规范要点

1. 直管段：热式上游≥5DN，下游≥2DN；涡街上游≥15DN，下游≥5DN；直管段不足加装整流器；

2. 含冷凝液气体：仪表垂直下进上出，管道低点设置疏水阀；

3. 高温工况选用分体式，散热区域严禁包裹管道保温；

4. 易燃易爆管路：法兰增设防静电跨接线，仪表可靠接地；

5. 介质含杂质，流量计前端加装 Y 型过滤器；腐蚀性气体配套汽水分离器；

6. 信号线采用防爆屏蔽线缆，单独穿金属防爆挠性管敷设。

FAQ 问答板块

Q1：化工氢气管道选用哪种流量计？

Q2：气体带有酸雾、冷凝水，可以用热式流量计吗？

Q3：工艺气体压力波动大，涡街计量误差大怎么办？

Q4：反应釜微量氮气吹扫，DN25 小管径选浮子还是热式？

Q5：插入式热式流量计能否用于化工防爆区域带压开孔安装？
