多钦仪表远传防腐转子流量计，金属壳体内衬 PTFE 四氟，浮子四氟包覆，磁耦合变送结构，除现场就地指针显示外，可输出 4-20mA 模拟信号、RS485 数字信号，适配酸碱、盐类等腐蚀性气体液体，支持防爆选型，直管段要求低，适合化工、水处理加药管线腐蚀介质流量远程采集监控。

远传防腐转子流量计 衬四氟金属管浮子远传流量仪表   多钦仪表（上海）有限公司推荐

多钦仪表远传防腐 转子流量计，金属壳体内衬 PTFE 四氟，浮子四氟包覆，磁耦合变送结构，除现场就地指针显示外，可输出 4-20mA 模拟信号、RS485 数字信号，适配酸碱、盐类等腐蚀性气体液体，支持防爆选型，直管段要求低，适合化工、水处理加药管线腐蚀介质流量远程采集监控。

产品概述

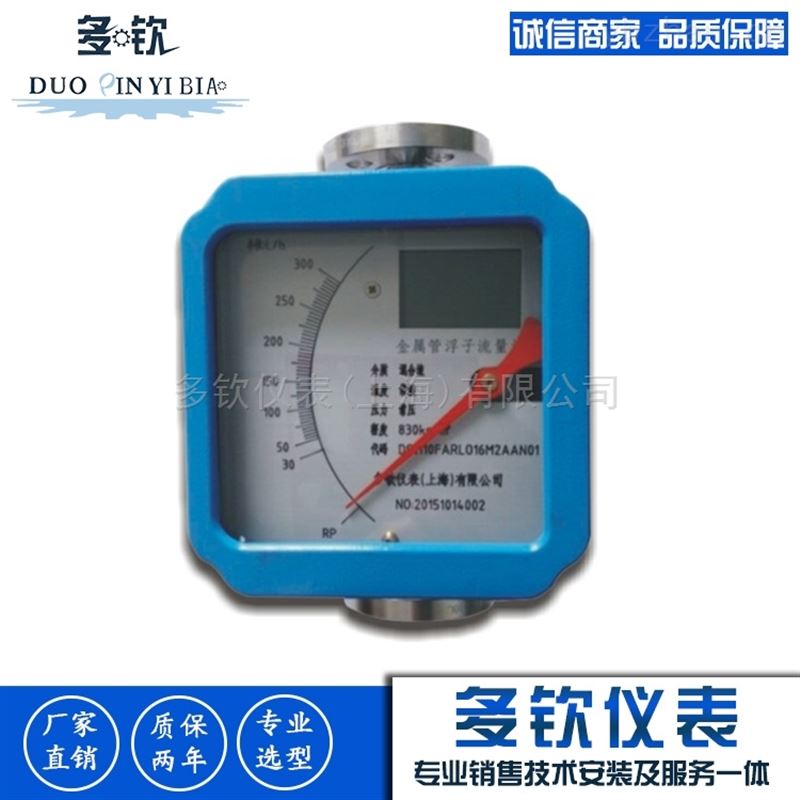

远传防腐转子流量计属于变面积式金属管浮子流量计，接液部位采用四氟防腐结构，用来测量中小流量腐蚀性介质。仪表由锥形衬四氟测量管、四氟浮子、磁耦合组件、就地指示表头、远传变送模块组成。

流体自下而上流过锥管，浮子平衡位置对应流量大小，磁钢耦合把浮子位置信号送出，变送模块转换为标准信号上传至控制柜、PLC、DCS 系统，同时表头保留指针现场读数，兼顾本地查看与远程监控，没有玻璃管爆裂隐患，耐压耐温性能优于玻璃转子流量计。

工作原理

介质从下端进入锥形测量管向上流动，浮子在浮力、重力、流体阻力作用下达到平衡，浮子高度和流量存在对应比例关系。浮子内置磁钢，通过非接触磁耦合将位置信号传递到表头变送单元，变送模块处理信号后输出 4 到 20 毫安模拟量或者 RS485 Modbus 通讯信号，实现远程流量读取、记录与联锁控制。

产品特点

接液部分 PTFE 防腐，适配多数稀酸、稀碱、盐溶液、腐蚀性工艺气体。

就地指针和远传信号同步输出，现场、中控两地都可以查看流量。

量程比可达 10 比 1，流量适应范围宽。

对直管段要求低，上下游 3 至 5 倍管径即可，现场安装改造简单。

磁耦合无接触传动，密封可靠，降低渗漏风险。

变送模块可选流量上下限报警开关输出。

可做成本安防爆型，适用于化工防爆危险区域。

金属外壳抗冲击，耐压耐温范围优于玻璃转子流量计。

技术参数

测量原理：变面积浮子式

公称口径：DN15、DN20、DN25、DN40、DN50、DN80

防腐配置：PTFE 衬里，四氟包覆浮子

适用介质：酸碱溶液、盐液、腐蚀性工艺气体

精度等级：1.5 级，可定制 1.0 级

量程比：10:1

介质温度：-20℃~120℃

公称压力：PN16、PN25、PN40 按需选配

供电：DC24V

输出信号：4-20mA、RS485 Modbus、开关量报警

连接方式：法兰、螺纹按需定制

防护等级：IP65

防爆等级：Exia II CT6 按需选配

标准安装：垂直安装，流向要求下进上出

应用场景

水处理酸碱加药管路远程流量监测。

化工稀酸稀碱工艺管线中控远传计量。

废气喷淋塔防腐药剂管路流量采集。

精细化工腐蚀溶剂、工艺气体远传监控。

医药防腐车间中小流量介质远传采集。

多组分配料系统配套防腐流量检测。

常见问题

1，信号线怎么布线。选用屏蔽线缆，单独穿管敷设，不和动力电缆同槽，屏蔽层单点接地，减少电磁干扰造成信号跳动。

2，气泡多会不会影响测量。介质内含大量气泡会造成浮子抖动、信号波动，管路上游建议加装排气阀。

3，能不能水平安装。标准要求垂直下进上出，水平安装会改变浮子受力平衡，一般不推荐。

4，信号漂移怎么排查。先确认仪表垂直无倾斜，再检查介质是否结晶、浮子是否结垢，然后检查供电是否稳定、接地是否良好。
