一、压差式流量计工作原理

二、主要分类（常用四款）

1. 孔板流量计

   结构简单、造价低，成熟通用，适合干净气体、液体、蒸汽。

2.

3. V 锥流量计

   锥形节流、自清扫、防堵、耐湿气，适合含冷凝水蒸汽、脏污介质。

4.

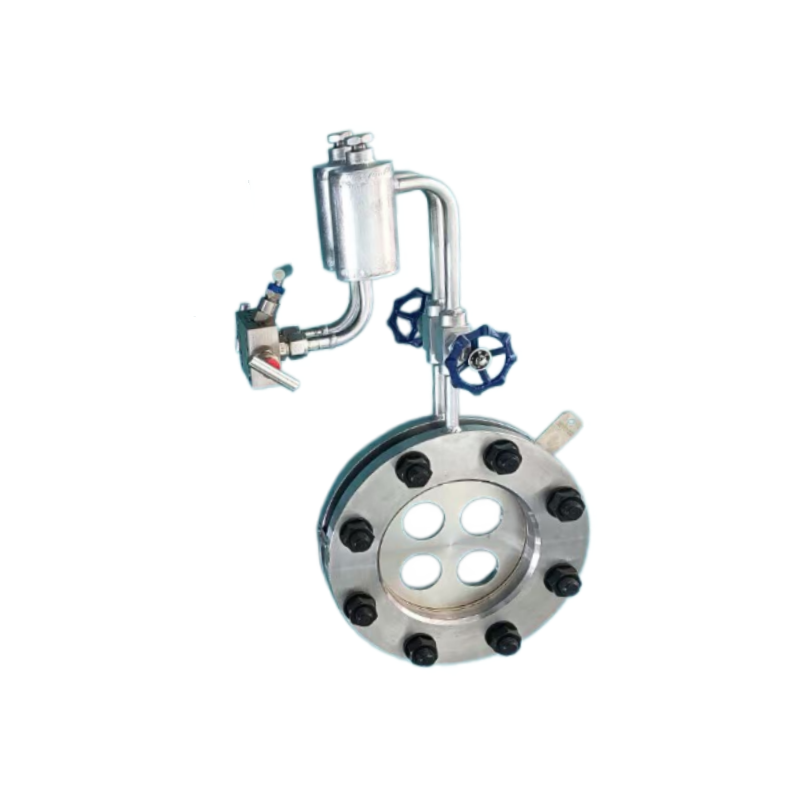

5. 平衡流量计

   多孔平衡整流，直管段要求短、压损小、计量稳定。

6.

7. 楔形流量计

   适合高粘度、含杂质、油污、污泥类介质。

三、核心技术参数

• 测量介质：液体、气体、饱和 / 过热蒸汽

• 精度等级：±1.5%～±2.5%

• 量程比：3:1～5:1（常规）

• 工作压力：最高可达42MPa，高压工况

• 介质温度：-40℃～550℃

• 本体材质：20# 碳钢、304、316L

• 配套部件：节流装置 + 三阀组 + 冷凝罐 +差压变送器

• 信号输出：4～20mA、HART、RS485

• 连接方式：法兰、焊接、螺纹

四、优缺点

优点

✅ 结构坚固无运动部件，耐高温、高压

✅ 长期稳定、免维护、寿命长

✅ 全介质通用，蒸汽、气体、液体都可测

✅ 造价低，大口径、高压工况性价比高

缺点

❌ 量程比窄，小流量测量差

❌ 压损大，能耗偏高

❌ 需温压补偿、导压管易冷凝堵塞

❌ 直管段要求较长

五、适用场景

1. 各类高压蒸汽、高温工艺流体计量

2. 压缩空气、氮气、煤气、天然气等气体

3. 清水、油品、工艺循环水等洁净液体

4. 湿气、带冷凝水工况：优先V 锥压差式

5. 高压锅炉、热力管网、化工高压工艺管道

六、安装要点

1. 上下游需满足标准直管段要求

2. 蒸汽介质必须加装冷凝罐，平衡冷凝液位

3. 导压管合理铺设，防积液、防气堵、防冻

4. 差压变送器水平安装，三阀组规范操作

5. 脏污介质需加装排污阀、定期吹扫

七、选型建议

• 普通干净介质、预算低 → 标准孔板

• 湿蒸汽、易结垢、轻微杂质 → V 锥流量计

• 安装空间小、直管段不足 → 平衡流量计

• 高粘度、含泥沙油污 → 楔形流量计
