现场显示型循环水流量计/上海

产品时间:2016-08-12

简要描述:

DMF系列现场显示型循环水流量计/上海是一种速度式流量仪表,采用先进的单片机技术和微功耗新技术,具有结构简单、无可动部件、压力损失小,测量准确度高,量程比宽,无零点漂移,便于安装维护等优点,能测量导电液体包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、废污水及固液两相悬浮液的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政管理、水利建设等领域。

打印当前页

现场显示型循环水流量计/上海用电磁流量计来测量。氯丁橡胶内衬或聚四氟乙烯内衬可选,标准式不锈钢电极,法兰式安装,可24V供电或220V供电可选,二线制4-20mA输出或485通讯输出可选,现场显示或分体显示可选,防爆或隔爆或常用可选。适合所有国标管径.

现场显示型循环水流量计/上海: 常用型号:DMF-150-105-1.6E00-0000

水流量计,电磁式,DN150,测量介质为循环水,管段式,标准式不锈钢电极,聚四氟乙烯内衬,法兰式安装,温度低于120度,额定压力1.6MPA,220V供电,二线制4-20mA输出,远传型,现场显示瞬时流量和累计流量,不防爆。

注:流量计,有很多规格口径配置不同,价格就不同,不是一口价产品,需要根据您的工况选型报价~~~

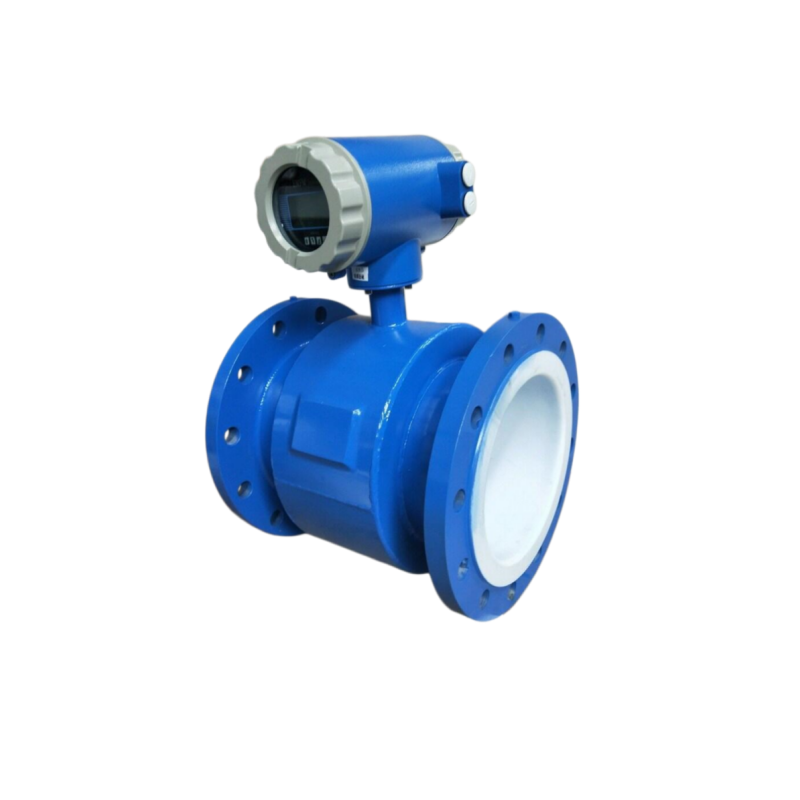

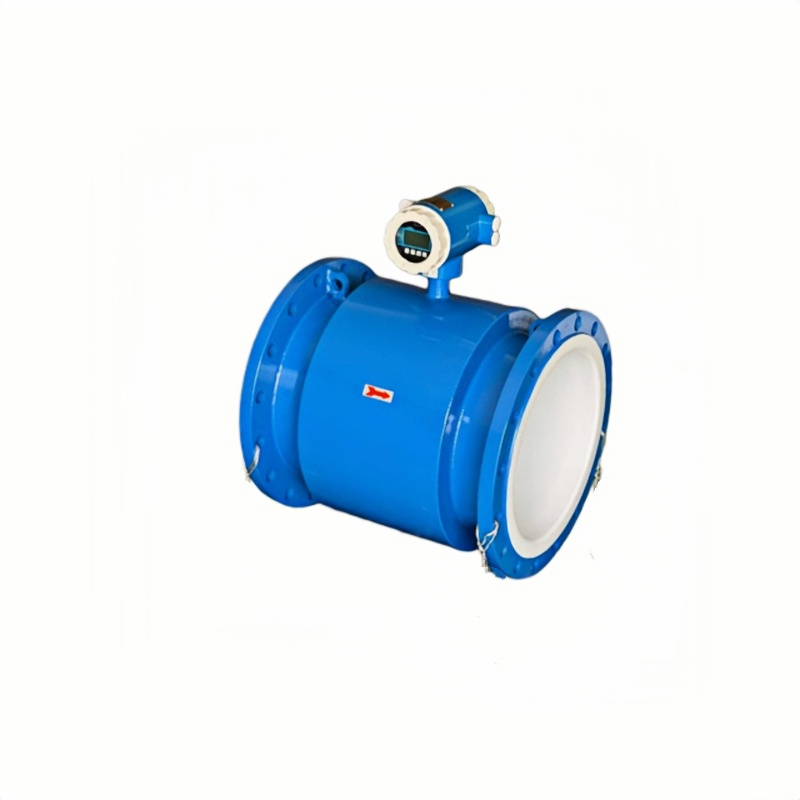

现场显示型循环水流量计/上海样品展示





多钦仪表(上海)有限公司

17701683668

工作

www.duoqinsh。。com

      www.duoqinyb。。com



售后与质保:所有产品质保2年;免费提供咨询、指导安装调试等服务;协商上门指导安装、调试等事宜,只收取合理的差旅费用;量大可以免费上门指导安装、调试;

服务宗旨:不管产品使用多长时间,只要您选择与我们合作,我们都会为您解决所有使用过程中的问题,直到满意为止。相信我们从事流量计行业15年的经验能为你带来满意的服务。

注意事项:流量计,有多种管径和规格,根据现场实际工况有不同的配置,需要选型才能报价,不是一口价产品。

现场显示型循环水流量计/上海技术简介:

DMF电磁流量传感器是基于法拉第电磁感应定律而制成的,只星其中切割磁力线的导体不星一般的金属,而是具有一定电导率的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运动时。导电介质中会产生感应电动势,感应电动势由一对电极检测.该电压信号V,可用下式表示: V=KBDV K:比例常数 B:磁感应强度 D:测量管内径 v:测量曹截面内的平均流速信号v,经转换仪处理后,辅出与流量成线性关系的频宰信号o 5VOCO—5VDC以供后位仪表积算或控制。一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,zui低流速应不小于0.1m/s,zui高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD?V/4
Q: 流量(㎡/h) D: 管道内径 V:流速(m/h)
电磁流量计的量程Q应大于预计的zui大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜.

产品特点:

1传感器zui重要的部件-线圈作zui优化的设计,并通过zui严格的实流试验,切实保证产品的测量精度

2信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度

4传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的zui主要的生产工艺),特别是安装线圈后的zui后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤

5采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果

6 采用定制的双层屏蔽电缆

7可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低

8特殊介质测量(如浆液)采用高频励磁,消除杂波干扰

9 采用16位嵌入式微处理器,运算速度快,精度高

10全数字处理,抗干扰能力强,测量可靠,精度高

11超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好

12 用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高 13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等

13 菜单操作,使用方便,操作简单,易学易懂

14双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量15具有自检与自诊断功能,并在屏幕上显示

技术参数:
◆ 仪表精度:管道式0.5级、1.0级;插入式2.5级

◆橡胶材质衬里: ≤65℃

◆ 测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
◆ 流速范围:0.2~10m/s
◆ 环境温度:-40℃~ 60℃
◆ 介质温度:聚四氟乙烯衬里≤180℃
◆ 防爆标志:ExmibdⅡBT4
◆ 外磁干扰:≤400A/m
◆ 外壳防护: IP65,IP67,IP68
◆ 输出信号:4~20mA.DC,负载电阻0~750Ω
◆ 通讯输出:RS485或CAN总线
◆ 电源电压:90~220V.AC、24±10%V.DC
◆ zui大功耗:≤10VA

现场显示型循环水流量计/上海功能说明:

1 仪表结构简单、可靠,无可动部件,工作寿命长
2 无截流阻流部件,不存在压力损失和流体堵塞现象
3 无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统
4 测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响
5 采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要
6 备有管道式、插入式等多种流量计型号
7 采用EEPROM存贮器,测量运算数据存贮保护安全可靠
8 具备一体化和分离型两种型式
9 高清晰度LCD背光显示

流量对照范围表:
