法兰式氮气流量计

一、产品概述

二、常用主流选型（法兰款）

1. 法兰式热式气体质量流量计【主推】

• 优势：直接测氮气质量流量，无需温压补偿、低流速测量稳、量程比 100:1

• 适配：高纯氮、普通氮气、间歇用气、微小流量损耗统计

•

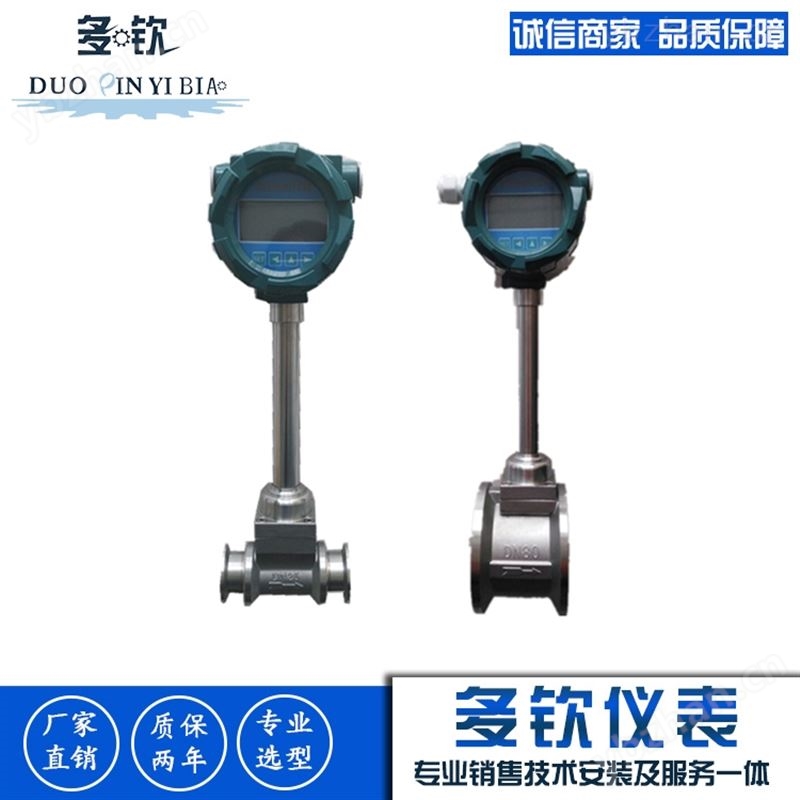

2. 法兰式涡街气体流量计

• 优势：性价比高、耐高压、结构坚固、适合稳定大流量氮气

• 适配：管道流量平稳、中大口径氮气管路

3. 法兰式差压 V 锥流量计

• 优势：抗微量粉尘、直管段要求短、适合含杂质窑炉 / 副产氮气

三、核心技术参数

• 连接方式：法兰连接（国标 GB 法兰，PN16/PN25）

• 适用口径：DN25～DN300

• 测量介质：氮气、高纯氮、氩气、惰性工艺气体

• 精度等级：

  热式：±1.0%

  涡街：±1.5%

• 工作压力：0.1～2.5MPa

• 介质温度：-40℃～+200℃（常温 / 中温通用）

• 供电选择：DC24V / AC220V

• 信号输出：4～20mA、RS485-Modbus、脉冲

• 显示：智能液晶（瞬时流量 + 累积流量 + 温度）

• 防爆等级：可选 Exd Ⅱ BT4 防爆

• 壳体材质：304 不锈钢

• 防护等级：IP65

四、产品核心优势

1. 法兰法兰对接，高压不渗漏，适合工业长期稳压输送

2. 整体式结构，抗震、抗管路拉扯，现场安装稳固

3. 多种测量原理可选，覆盖小流量～大流量氮气工况

4. 全不锈钢过流，无锈蚀、无污染，适配高纯氮气

5. 支持远传通讯，无缝对接 PLC、DCS、能耗管理系统

五、适用工况

• 工厂 DN25 以上氮气主管、分支管道固定安装计量

• 化工、锂电、电子行业防爆车间氮气管线

• 反应釜、储罐密封保护气、置换氮气流量监测

• 空压站集中供气、氮气能耗分户统计

六、安装要求

1. 法兰水平 / 垂直管道均可安装，垫片密封到位，均匀对角紧固

2. 直管段：上游≥5D，下游≥3D

3. 管路保持干燥洁净，避免油水、杂质进入传感器

4. 防爆区域严格按防爆规范接线、接地

备注
