堰槽，又叫巴歇尔槽，配套明渠流量计使用。 非满管状态流动的水路称作明渠，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司专业生产与超声波明渠流量计配套使用的常用规格的量水-堰-槽（巴-歇尔槽）。

堰槽是明渠流量测量的标准量水建筑物，分 ** 堰（Weir）与槽（Flume）** 两大类，靠水位 - 流量固定关系测流，广泛用于市政排污、灌溉、河道、工业排水。

一、核心原理

• 基本公式：\(Q=K×H^n\)（Q= 流量，H= 堰上水头，\(K/n\)= 堰槽标定系数）。

二、主流类型与特点

1. 堰类（薄壁堰，测小–中流量）

• 三角堰（V 型堰，90° 常用）：测小流量灵敏，精度 ±1.0%；适合 0.001–0.1m³/s；易堵，大流量水位高。

矩形堰：结构简单，中等流量；0.001–1m³/s；对下游淹没敏感，易积渣。

• 梯形堰（Cipoletti）：侧边倾斜，过流大、不易堵；适合灌溉渠道。

2. 槽类（喉道式，测中–大流量，主流）

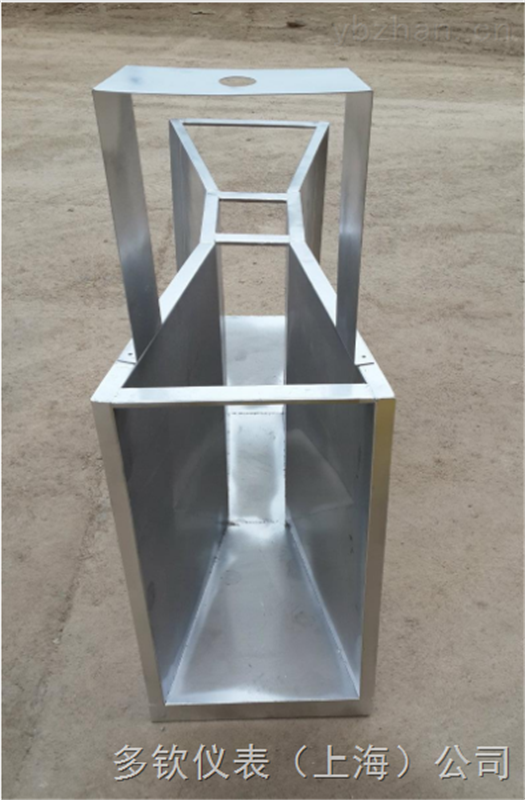

• 巴歇尔槽（Parshall Flume，）：收缩段 + 喉道 + 扩散段；水头损失小、防淤积、精度 ±1.0%–±2.0%；流量 0.1–93m³/s；规格 1"–100"，适配 DN300–DN3000 渠道。

• 无喉道槽（Cutthroat Flume）：无平行喉道，结构短、造价低；2.5–10800m³/h；适合宽浅渠道。

• 孙奈利槽（Soni）：小型、高精度，适合实验室 / 小口径排水。

三、关键技术参数

• 精度：巴歇尔槽 ±1.0%–±2.0%；三角堰 ±1.0%；矩形堰 ±2.0%。

• 流量范围：三角堰 0.001–0.1m³/s；矩形堰 0.001–1m³/s；巴歇尔槽 0.1–93m³/s。

• 材质：304/316 不锈钢、玻璃钢、混凝土（大型）。

• 水位测量：超声波（0–5m，±1mm）、雷达（抗干扰）、投入式液位计。

• 输出：RS485/Modbus、4–20mA、GPRS 远传。

四、适用场景对比

五、安装与选型要点

1. 选型：小流量选三角堰；中流量选矩形堰；大流量 / 污水优先巴歇尔槽。

2. 安装：

• 直管段：上游≥3–5 渠宽，下游≥2 渠宽，保证流态稳定。

• 水位计：装上游 2/3 收缩段处，距堰板 / 喉道 150–300mm。

• 渠道：平直、无淤积、坡度均匀，避免弯头 / 闸门干扰。

3. 维护：定期清渣，检查水位计；巴歇尔槽不易堵，维护量低。

六、与其他明渠表对比

• 堰槽：成熟、经济、精度稳定；需土建 / 安装槽体。

• 超声波明渠流量计：非接触、免维护；需配堰槽标定。

• 电磁明渠：适合导电液体，无压损；价格高、需满管。
